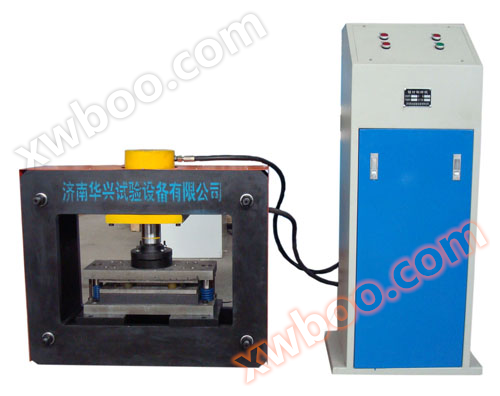

Referenční obrázky

Hlavně se používá pro stiskování vzorků testovacích desek, jako je výměna forem nebo jiných příslušenství, může být také použit jako obecný lisovací stroj, rozšířit více funkcí použití.

Stroj má hlavně hydraulický válec, hydraulický zdroj a odpovídající nástrojové formy složení, tlakový rám je vyroben z celého ocelového plechu, dobrá tuhost, jednoduchá struktura a snadná obsluha. Hydraulický zdroj používá třífázový motor pro pohon vysokotlakého olejového čerpadla, bezpečnostní ventil omezuje maximální tlak, ruční směrovací ventil dosahuje směrování olejové dráhy, tj. pohyb stříhání pístové tyče dolů a resetování nahoru, když ruční směrovací ventil v normálním stavu nepracuje, když je jádro v poloze uprostřed, píst přestane pohybovat. Tlak hydraulického oleje je indikován otřesovým tlakoměrem, jeho indikační hodnota tlaku a tlaková síla se vypočítá následujícím způsobem:

F = P •πR²

F:Tisková sílaN;P:Indikace tlaku oleje na tlakoměruhodnoty MPa;R = 140/2 = 70 mm.

Hydraulické olejeN46 Použití přibližně 20 litrů.

Hlavní technické parametry:

1,Maximální tlak300 KN (při 20 MPa);

2. průměr pístu ф140;

Maximální dosah pístu 100 mm;

Efektivní stlačovací prostor 260 mm;

Napájení 380V, 3 fáze 1.5KW;

Hlavní konfigurace:

1, tlakový host

2, hantle typ formy sada

3, pokyny, osvědčení atd.
